【DP型微型隔膜泵】产品特点：
1.噪音低、耐腐蚀、压力高,自吸高度5m.
2.介质温度可达60℃.
3.允许干运转.
4.内装压力开关以保护泵运转时不受损坏.
5.内装溢流阀控制泵的正常运行.
6.拆装方便.
7.采用安全低电压,保证人身安全.
【DP型微型隔膜泵】安装指南：
1.安装时,需拔出隔膜泵进出口的封盖.
2.装有随泵附带的进出口接头,DP-130 DP-125 DP-100 DP-60型隔膜泵进出口采用ZG3/8″外牙G29/64″弯管接头;DP-35隔膜泵进出口采用3/8″外牙软管接头.
3.泵应按水平安装;如需垂直安装时,泵头应朝下.
4.在泵的进出管道中安装一个过滤器,这是泵有效使用的保证.(DP-35型泵头内已装有过滤网,无需安装过滤器).
5.泵的底座分尼龙底座,铁底座橡胶脚柱.
【DP型微型隔膜泵】技术参数：
●电压：12~24VDC
●最大电流：1~7A
●最大流量：1~12L/min
●转速：470~1300 r/min
●最高压力：0.24~0.9Mpa
●吸程：5m
●调压开关：---PSI
●输入功率：10~40W
●泵体材质：FRPP
●膜片材质：三元乙丙塑胶、丁晴橡胶
【DP型微型隔膜泵】产品用途：
1.适用于家用自来水增压、汽车冲洗、轮船上海水淡化.
2.适用于反渗透纯水机、水处理设备、过滤机、喷雾装置、化工计量加液及卫生、环保、印刷等行业中使用.

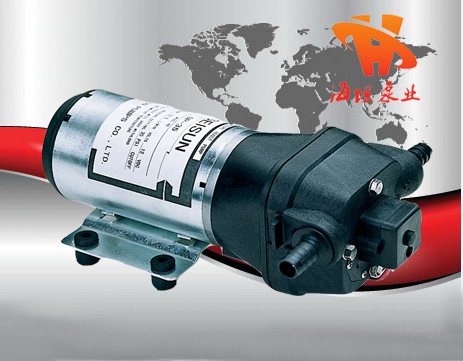

【DP型微型隔膜泵】产品图片：
【DP型微型隔膜泵】性能参数：
型号
|
电压
(VDC)
|
最大出流
(A)
|
最大流量
GPM(L/min)
|
转速
(r/min)
|
最高压力
Psi(MPa)
|
吸程
(m)
|
调压开关
Psi(MPa)
|
功率
(W)
|
DP-35
|
12
|
7
|
2.5(9.5)
|
1200
|
35(0.24)
|
5
|
35(0.24)
|
40
|
24
|
4.8
|
3.2(12)
|
1300
|
35(0.24)
|
5
|
35(0.24)
|
40
|
DP-60
|
12
|
6.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
24
|
3.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
DP-60N
|
12
|
6.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
24
|
3.0
|
1.3(5.0)
|
1200
|
60(0.42)
|
5
|
60(0.42)
|
40
|
DP-60A
|
12
|
3.5
|
0.8(3.0)
|
375
|
60(0.42)
|
5
|
-
|
20
|
DP-100
|
24
|
1.1
|
0.32(1.2)
|
375
|
100（0.68）
|
5
|
100（0.68）
|
10
|
DP-100(A)
|
24
|
1.1
|
0.32(1.2)
|
375
|
100（0.68）
|
5
|
100（0.68）
|
10
|
DP-125
|
24
|
1
|
0.26(1.0)
|
375
|
125（0.86）
|
5
|
125（0.86）
|
10
|
DP-130
|
24
|
1.2
|
0.45(1.7)
|
470
|
130(0.90)
|
5
|
/
|
15
|
12
|
2.2
|
0.45(1.7)
|
470
|
130(0.90)
|
5
|
/
|
15
|
DP-130(B)
|
12
|
2.2
|
0.45(1.7)
|
470
|
130（0.90）
|
5
|
125（0.86）
|
15
|
注：1、如有用户需要24VAC隔膜泵，可在订单中说明；
2、单位换算：GPM-加仑/分；L/min-升/分；psi-磅/平方英寸；1加仑（美国）=3.785升；1MPa=145psi
3、本公司备有各类型的变压器，若用户无系统变压设备，可增购适用变压器，以使隔膜泵正常运
4、DP-60N微型电动隔膜泵“N”代表丁晴耐油膜片
|
注1：“最大流量”指泵的出水口没有阻力、不需要输出压力来克服阻力(即泵的输出压力接近零) 时，泵的抽水速率 (流量)达到最大。一旦有阻力，泵的流量就会衰减，与输出压力呈类似反比例的关系。
注2：“吸程”也叫“最大自吸高度”。即泵在不加引水的情况下，能自动将水吸上来的最大高度(泵抽水口距离待抽液面的垂直距离)。我们的水泵都是自吸水泵，所标吸程均指这种情况。有些离心式的水泵就没有自吸能力，第一次使用必须加引水才行。有的隔膜水泵虽然也有自吸能力，但标的“吸程”往往与“进水管里全部是空气”下能抽起水的垂直高度有差距，这点请注意。
注3：“最大扬程”也叫“最大排水高度”。指在泵出水口接有足够长度水管的情况下，将水管垂直举起，泵能利用输出压力将水打到距离排水口的最大垂直高度。不包括吸程。如果泵出水口接管没接管子，或即使接了但管子为水平，或没安装阻力装置(如阀门、喷嘴一类)，泵的输出压力就很小，此时泵的流量达到最大。使用中，0＜泵的实际扬程＜最大扬程，并不是泵一通电工作，扬程就达到最大，而是取决于负载。比如可以用阀门关闭程度来控制实际扬程的高低。
注4：“最大输出压力”也叫“最大关断压力”。泵运行过程中，排水端受到阻力或接了大负载，就会表现出输出压力，来克服这种阻力，当这个压力到了一定程度，为避免压力过大造成泵内部元件损坏，随机的压力保护开关就会启动，让泵停机。此时的压力就叫泵的“最大输出压力”。当排水端受到的阻力或压力小于“最大输出压力” 时，泵才会重新启动。
【DP型微型隔膜泵】性能曲线图：
.jpg)
.jpg)
.jpg)
.jpg)
【DP型微型隔膜泵】安装尺寸图：
DP-35微型隔膜泵（铁底座、橡胶脚柱）尺寸图：
DP-100、DP-60微型隔膜泵（铁底座、橡胶脚柱）尺寸图：
DP-100A、DP-60A微型隔膜泵（铁底座、橡胶脚柱）尺寸图：
DP-125微型隔膜泵（铁底座、橡胶脚柱）尺寸图：
DP-130微型隔膜泵（铁底座、橡胶脚柱）尺寸图：
.jpg)
|
