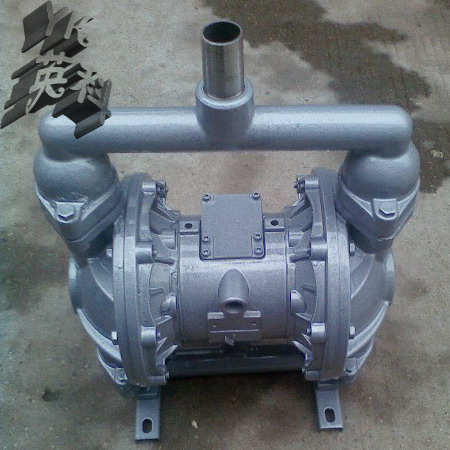

QBK气动铝合金泵型号说明
实例QBK-25LF4
QBK表示第三代新型气动隔膜泵
25表示口径
L表示铝合金
F4表示隔膜是四氟
常规是丁晴隔膜
QBK气动铝合金泵隔膜材料
1.橡胶隔膜以天然橡胶模压而成，橡胶内加入人造添加剂以提高隔膜的抗化学性和弯曲性能。
2.在压橡胶隔膜时，橡胶内安置了一种尼龙编织网以分散应力从而强化隔膜。
3.氯丁橡胶(Neoprene)……应用于无腐蚀液体的廉价普通膈膜。
4.丁晴橡胶（Buna-U）……石油/油基液体用廉价膈膜。
5.三元橡胶(3 Dollars Rubber)……在极低温条件下有好的弯曲寿命。
6.氟化橡胶(Viton)……在极高温条件下有好的弯曲寿命，用以输送芳香族或氯化烃及酸性液体。
QBK气动铝合金泵性能
规 格
型 号 |
进口
口径 |
流量 |
最大
流量 |
扬程 |
吸程 |
最大允许通
过颗粒直径 |
最大供
气压力 |
最大空气
消耗量 |
mm |
m/h |
L/Min |
m |
m |
mm |
kg/cm |
m3/min |
QBK-10L |
10 |
0-0.8 |
20 |
50 |
5 |
1 |
6 |
0.3 |
QBK-15L |
15 |
0-1 |
20 |
50 |
5 |
1 |
6 |
0.3 |
QBK-25L |
25 |
0-2.4 |
100 |
50 |
5 |
2.5 |
6 |
0.6 |
QBK-40L |
40 |
0-8 |
140 |
50 |
5 |
4.5 |
6 |
0.6 |
QBK-50L |
50 |
0-12 |
240 |
50 |
5 |
8 |
6 |
0.9 |
QBK-65L |
65 |
0-16 |
280 |
50 |
5 |
8 |
6 |
0.9 |
QBK-80L |
80 |
0-24 |
400 |
50 |
5 |
10 |
6 |
1.5 |
QBK-100L |
100 |
0-30 |
480 |
50 |
5 |
10 |
6 |
1.5 |
QBK气动铝合金泵安装
1、气动隔膜泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
4、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。 |
