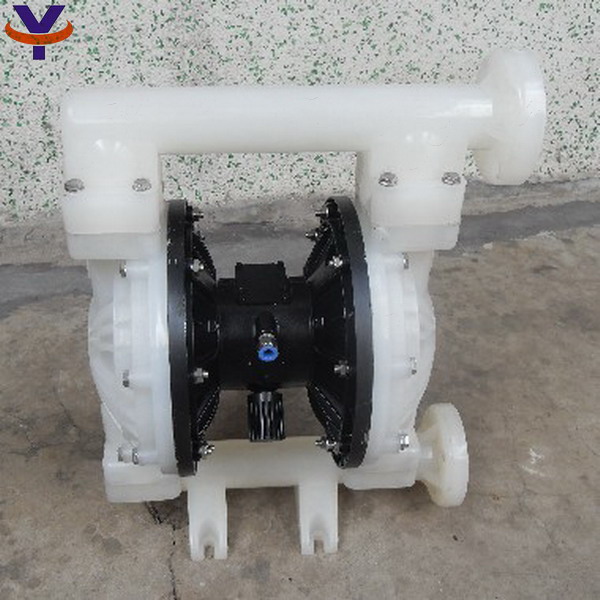

在塑料隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
1.泵吸花生酱、泡菜、土豆泥、红肠、巧克力、啤酒花、糖浆等。
2.泵吸油漆、树胶、颜料、粘合剂和胶水等。
3.泵吸各种瓦、瓷、砖器及陶器釉浆等。
4.泵吸各种磨料、腐蚀剂、清洗油垢等。
5.泵吸各种剧毒、易燃、易挥发液体等。
6.泵吸各种污水、水泥灌浆及灰浆等。
7.泵吸各种强酸、强碱、强腐蚀液体等。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.各种高温液体最高可耐150℃。
10.作为各种固液分离设备的前级送压装置。
名
称
|
型 号
|
进出口径(mm)
|
流量
(m3/h)
|
扬程
(m)
|
吸程
(m)
|
最大允许通过颗粒φ(mm)
|
最大供气压(kgf/cm2)
|
气
动
隔
膜
泵
|
QBY-10
|
10
|
0.8
|
50
|
5
|
1
|
2-7
|
QBY-15
|
15
|
1
|
50
|
5
|
1
|
2-7
|
QBY-25
|
25
|
2.4
|
50
|
7
|
2.5
|
2-7
|
QBY-40
|
40
|
8
|
50
|
7
|
4.5
|
2-7
|
QBY-50
|
50
|
12
|
50
|
7
|
8
|
2-7
|
|
