名
称
|
型 号
|
进出口径(mm)
|
流量
(m3/h)
|
扬程
(m)
|
吸程
(m)
|
最大允许通过颗粒φ(mm)
|
最大供气压(kgf/cm2)
|
气
动
隔
膜
泵
|
QBY-10
|
10
|
0.8
|
50
|
5
|
1
|
2-7
|
QBY-15
|
15
|
1
|
50
|
5
|
1
|
2-7
|
QBY-25
|
25
|
2.4
|
50
|
7
|
2.5
|
2-7
|
QBY-40
|
40
|
8
|
50
|
7
|
4.5
|
2-7
|
QBY-50
|
50
|
12
|
50
|
7
|
8
|
2-7
|
QBY-65
|
65
|
16
|
50
|
7
|
8
|
2-7
|
QBY-80
|
80
|
24
|
50
|
7
|
10
|
2-7
|
QBY-100
|
100
|
30
|
50
|
7
|
10
|
2-7
|

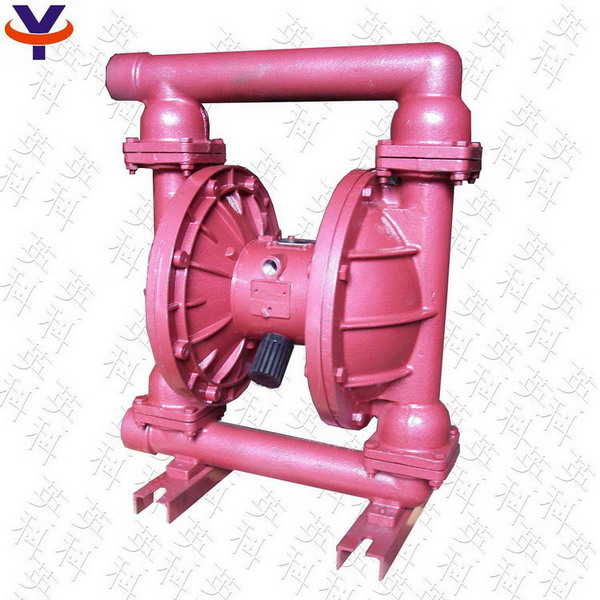

QBY压滤机气动隔膜泵工作原理
在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜6，联杆将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。
1、气动隔膜泵振动极其轻微，一般情况可不装底脚螺栓。
2、如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。
3、更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。
4、在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。
QBY压滤机气动隔膜泵订货参考
1.隔膜泵名称（气动隔膜泵、电动隔膜泵）;
2.隔膜泵型号（QBY1、QBY2、QBY3、QBK、DBY、XDBY）;
3.隔膜泵材质（铸铁、铝合金、不锈钢、工程塑料）;
4.隔膜泵规格（DN10-100）;
5.隔膜泵流量（0.8-30m3/h）;
6.隔膜泵扬程（0-50m）;
7.隔膜泵适用介质（污水、污物、清水及带腐蚀性介质等）;
8.隔膜泵介质温度（-10-150度）;
9.隔膜泵连接方式（法兰、丝口）;
10.隔膜泵驱动方式（气动、电动）;
11.隔膜泵功率（0.55-5.5KW） ;
