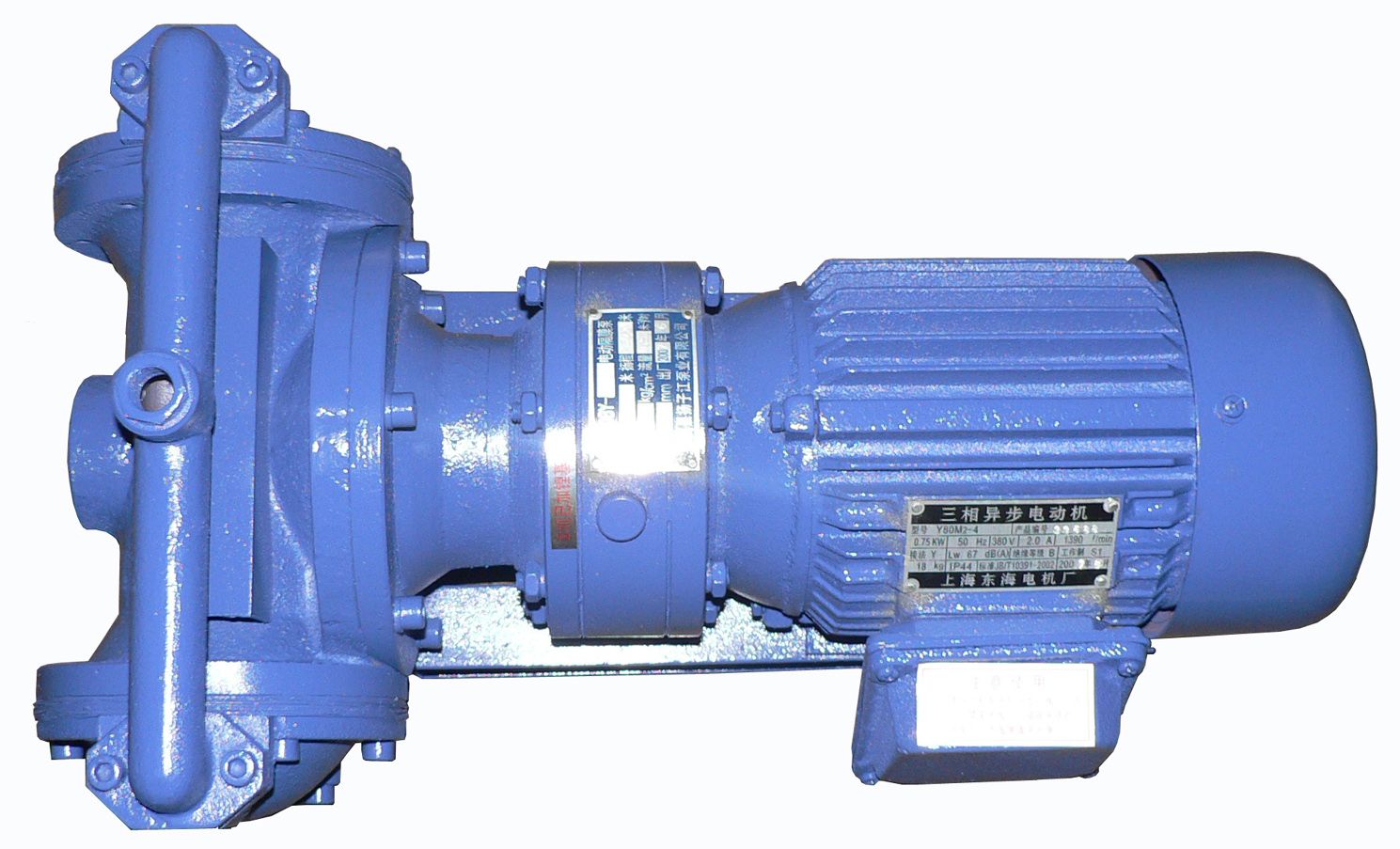

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.
电动隔膜泵主要用途:
⑴各种剧毒、易燃、易挥发液体。
⑵各种强酸、强碱、强腐蚀液体。
⑶可输送较高温度的介质150℃。
⑷作为各种压滤机前级送压装置。
⑸热水回收及循环。
⑹油罐车、油库、油品装卸。
⑺泵吸泡菜果酱、土豆泥、巧克力等。
⑻泵吸油漆、树胶、颜料粘合剂。
⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
⑽各种橡胶浆乳胶、有机溶剂、填料。
⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
⑿啤酒花及发酵粉稀浆、糖浆、糖密。
⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
⒁各种特殊介质的吸送。
电动隔膜泵性能参数表
名
称 |
型 号 |
流量
(m 3 /h) |
扬程
(m) |
吸程
(m) |
最大允许通过颗粒φ(mm) |
电机功率KW |
电
动
隔
膜
泵 |
DBY-10 |
0.5 |
30 |
3 |
1 |
0.75 |
DBY-15 |
1 |
30 |
3 |
1 |
0.75 |
DBY-25 |
3.5 |
30 |
7 |
2.5 |
1.5 |
DBY-40 |
5.5 |
30 |
7 |
4.5 |
1.5 |
DBY-50 |
8.5 |
30 |
7 |
8 |
2.2 |
DBY-65 |
10 |
30 |
7 |
8 |
2.2 |
DBY-80 |
14 |
30 |
7 |
10 |
4 |
DBY-100 |
16 |
30 |
7 |
10 |
4 |
电动隔膜泵特性曲线图
电动隔膜泵安装和使用方法
电动隔膜泵工作原理
电动隔膜泵电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。在左右两个泵腔内，装有
上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将
液体不断地吸入和排出。
产品名称 |
型号 |
铸铁 |
铸铁四氟 |
铝合金 |
铝合金四氟 |
不锈钢 |
不锈钢四氟 |
不锈钢F46 |
工作塑料 |
电动隔膜泵 |
DBY-10 |
1580 |
1640 |
1780 |
1840 |
1980 |
2040 |
2080 |
|
DBY-15 |
1620 |
1680 |
1800 |
1860 |
2100 |
2160 |
2200 |
|
DBY-25 |
2780 |
3000 |
2980 |
3200 |
3330 |
3550 |
2650 |
|
DBY-40 |
2920 |
3140 |
3080 |
3300 |
3620 |
3840 |
3940 |
|
DBY-50 |
4500 |
5000 |
4700 |
5200 |
5400 |
5880 |
6080 |
|
DBY-65 |
4700 |
5200 |
4900 |
5400 |
5600 |
6080 |
6280 |
|
DBY-80 |
6800 |
7800 |
7200 |
82000 |
8800 |
9800 |
|
|
DBY-100 |
7200 |
8200 |
7500 |
8500 |
9500 |
10500 |
安装尺寸表和尺寸图
型号
|
A
|
B
|
D
|
φ
|
L
|
H1
|
H2
|
DBY-10
|
456
|
342
|
185
|
φ12×4
|
650
|
370
|
50
|
DBY-15
|
456
|
342
|
185
|
φ12×4
|
650
|
370
|
50
|
DBY-25
|
537
|
455
|
210
|
φ14×4
|
1060
|
480
|
60
|
DBY-40
|
537
|
455
|
210
|
φ14×4
|
1060
|
480
|
60
|
DBY-50
|
800
|
345
|
345
|
φ16×4
|
1510
|
700
|
85
|
DBY-65
|
800
|
345
|
345
|
φ16×4
|
1510
|
700
|
85
|
DBY-80
|
800
|
345
|
345
|
φ18×4
|
1690
|
900
|
96
|
DBY-100
|
800
|
345
|
345
|
φ18×4
|
1690
|
900
|
96
|
正确选用隔膜
本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：
1.丁晴隔膜；主要用于耐油场合。
2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶，专用于食品饮料的输送。
注意事项
1.泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。
2.应及时加油，保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净泵内积物，以免再开时损坏。
电动隔膜泵订货须知:
一、①电动隔膜泵产品名称与型号②电动隔膜泵口径③电动隔膜泵扬程（m）④电动隔膜泵流量⑤电动隔膜泵电机功率（KW）⑥电动隔膜泵转速（r/min）⑦电动隔膜泵压〔V〕⑧电动隔膜泵吸程（m）⑨电动隔膜泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的电动隔膜泵产品型号，请按电动隔膜泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们扬子江泵业的技术专家为您审核把关。
